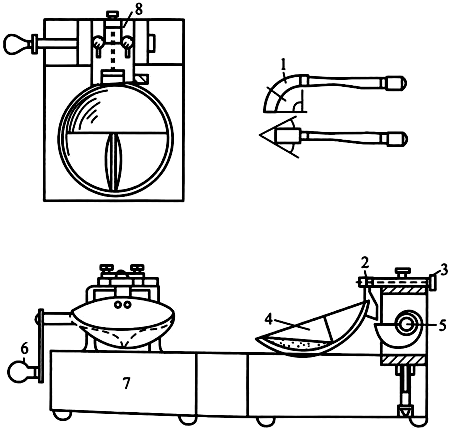

9．3 碟式仪液限法 9．3．1 本试验所用的仪器设备应符合下列规定： 1 碟式液限仪(图9．3．1)：由土碟和支架组成专用仪器，并有专用划刀。其技术条件应符合现行国家标准《土工试验仪器液限仪 第l部分：碟式液限仪》GB／T 21997．1的规定； 2 天平：称量200g，分度值0．01g； 3 筛：孔径为0．5mm； 4 其他：烘箱、干燥缸、铝盒、调土刀。 图9．3．1 碟式液限仪 1-开槽器；2-销子；3-支架；4-土碟；5-蜗轮；6-摇柄；7-底座；8-调整板 9．3．2 碟式仪液限法试验应按下列步骤进行： 1 取过0．5mm筛的土样(天然含水率的土样或风干土样均可)约100g，放在调土皿中，按需要加纯水，用调土刀反复拌匀。 2 取一部分试样，平铺于土碟的前半部。铺土时应防止试样中混入气泡。用调土刀将试样面修平，使最厚处为10mm，多余试样放回调土皿中。以蜗形轮为中心，用划刀自后至前沿土碟中央将试样划成槽缝清晰的两半(图9．3．2-1)。为避免槽缝边扯裂或试样在土碟中滑动，允许从前至后，再从后至前多划几次，将槽逐步加深，以代替一次划槽，最后一次从后至前的划槽能明显的接触碟底，但应尽量减少划槽的次数。 图9．3．2-1 划槽状况 3 以每秒2转的速率转动摇柄，使土碟反复起落，坠击于底座上，数记击数，直至试样两边在槽底的合拢长度为13mm为止(图9．3．2-2)，记录击数，并在槽的两边采取试样10g左右，测定其含水率。 图9．3．2-2 合拢状况 4 将土碟中的剩余试样移至调土皿中，再加水彻底拌和均匀，应按本标准第9．3．2条第2款、第3款的规定至少再做两次试验。这两次土的稠度应使合拢长度为13mm时所需击数为15次～35次，其中25次以上及以下各1次。然后测定各击次下试样的相应含水率。 9．3．3 各击次下合拢时试样的相应含水率应按下式计算： 式中：ωN——N击下试样的含水率(％)； mN——N击下试样的质量(g)。 9．3．4 根据试验结果，以含水率为纵坐标，击次为横坐标，在单对数坐标上绘制击次与含水率关系曲线，查得曲线上击数25次所对应的含水率，即为该试样的液限。 9．3．5 本试验的记录格式应符合本标准附录D表D．13的规定。
